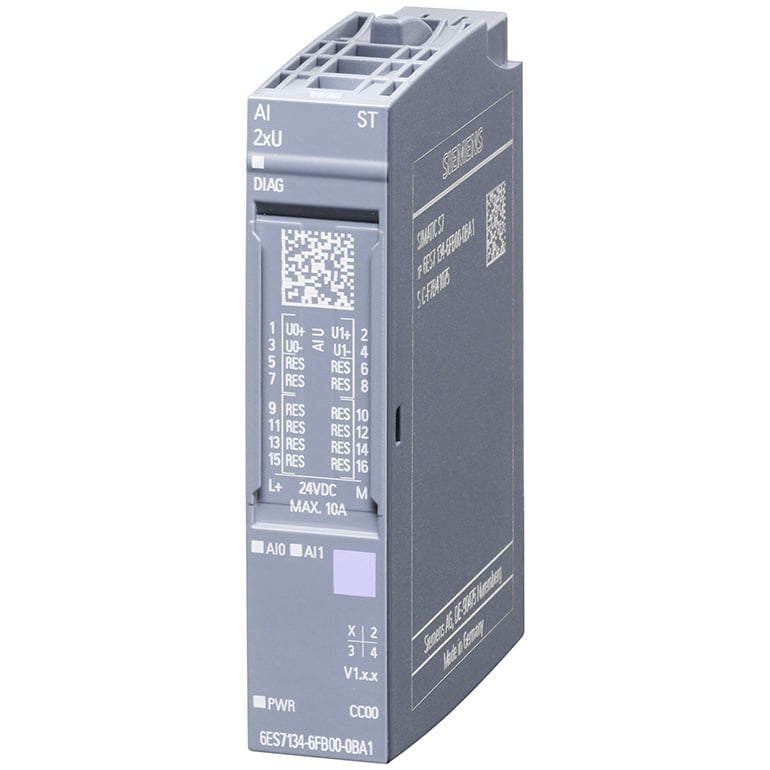

6ES7134-6FB00-0BA1 là mô-đun mở rộng đầu vào tương tự (analog input module) được hãng SIEMENS sản xuất và phát triển với thương hiệu SIMATIC thuộc dòng ET 200SP. Mô-đun mở rộng đầu vào tương tự SIMATIC ET 200SP, AI 2xU Standard 6ES7134-6FB00-0BA1 được Công ty Cổ Phần UNATRO phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua AI 2xU ST 6ES7134-6FB00-0BA1 thì hãy liên hệ UNATRO.COM để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Mô tả tóm tắt bằng tiếng Việt: Mô-đun mở rộng đầu vào tương tự SIMATIC ET 200SP, AI 2xU Standard, phù hợp cho BU loại A0, A1; mã màu CC00, chuẩn đoán mô-đun, 16 bit.
Mô tả tóm tắt bằng tiếng Anh: SIMATIC ET 200SP, Analog input module, AI 2xU Standard, Pack quantity: 1 unit, suitable for BU type A0, A1, Color code CC00, Module diagnostics, 16 bit.
Xem nhanh...
Bảng tóm tắt thông số kỹ thuật 6ES7134-6FB00-0BA1
| Mã sản phẩm | 6ES7134-6FB00-0BA1 |
| Dòng sản phẩm | SIMATIC ET 200SP, AI 2xU ST |
| Hãng sản xuất | SIEMENS |
| Xuất xứ | Germany (Đức) / DE |
| Số lượng đầu vào analog | AI 2xU |
| Nguồn cung cấp | 24 V DC (19.2 – 28.8 V DC) |
| Kích thước (Rộng x Cao x Sâu) | 15 x 73 x 58 mm |
| Trọng lượng | 31 g |
Bảng chi tiết thông số kỹ thuật 6ES7134-6FB00-0BA1
| Article number | 6ES7134-6FB00-0BA1
ET 200SP, AI 2xU Standard, PU 1 |
| General information | |
| Product type designation | AI 2xU ST |
| HW functional status | from FS04 |
| Firmware version | |
| ● FW update possible | Yes |
| usable BaseUnits | BU type A0, A1 |
| Color code for module-specific color identification plate | CC00 |
| Product function | |
| ● I&M data | Yes; I&M0 to I&M3 |
| ● Isochronous mode | No |
| ● Measuring range scalable | No |
| Engineering with | |
| ● STEP 7 TIA Portal configurable/ integrated from version | V13 SP1 |
| ● STEP 7 configurable/ integrated from version | V5.5 SP3 / – |
| ● PROFIBUS from GSD version/GSD revision | One GSD file each, Revision 3 and 5 and higher |
| ● PROFINET from GSD version/GSD revision | GSDML V2.3 |
| Operating mode | |
| ● Oversampling | No |
| ● MSI | No |
| CiR – Configuration in RUN | |
| Reparameterization possible in RUN | Yes |
| Calibration possible in RUN | No |
| Supply voltage | |
| Rated value (DC) | 24 V |
| permissible range, lower limit (DC) | 19.2 V |
| permissible range, upper limit (DC) | 28.8 V |
| Reverse polarity protection | Yes |
| Input current | |
| Current consumption, max. | 37 mA |
| Encoder supply | |
| 24 V encoder supply | |
| ● 24 V | No |
| Additional 24 V encoder supply | |
| ● 24 V | No |
| Power loss | |
| Power loss, typ. | 0.9 W |
| Address area | |
| Address space per module | |
| ● Address space per module, max. | 4 byte; + 1 byte for QI information |
| Hardware configuration | |
| Automatic encoding | Yes |
| ● Mechanical coding element | Yes |
| ● Type of mechanical coding element | Type A |
| Selection of BaseUnit for connection variants | |
| ● 1-wire connection | BU type A0, A1 |
| ● 2-wire connection | BU type A0, A1 |
| Analog inputs | |
| Number of analog inputs | 2 |
| ● For voltage measurement | 2 |
| permissible input voltage for voltage input (destruction limit), max. | 30 V |
| Cycle time (all channels), min. | 500 µs |
| Input ranges (rated values), voltages | |
| ● 0 to +10 V | Yes; 15 bit |
| — Input resistance (0 to 10 V) | 180 kΩ |
| ● 1 V to 5 V | Yes; 15 bit |
| — Input resistance (1 V to 5 V) | 180 kΩ |
| ● -10 V to +10 V | Yes; 16 bit incl. sign |
| — Input resistance (-10 V to +10 V) | 180 kΩ |
| ● -5 V to +5 V | Yes; 16 bit incl. sign |
| — Input resistance (-5 V to +5 V) | 180 kΩ |
| Cable length | |
| ● shielded, max. | 200 m |
| Analog value generation for the inputs | |
| Measurement principle | Sigma Delta |
| Integration and conversion time/resolution per channel | |
| ● Resolution with overrange (bit including sign), max. | 16 bit |
| ● Integration time, parameterizable | Yes |
| ● Interference voltage suppression for interference frequency f1 in Hz | 16.6 / 50 / 60 Hz / off |
| ● Conversion time (per channel) | 50 ms @ 60 Hz, 60 ms @ 50 Hz, 180 ms @ 16.6 Hz, 250 µs without filter |
| Smoothing of measured values | |
| ● Number of smoothing levels | 4 |
| ● parameterizable | Yes |
| ● Step: None | Yes; 1x cycle time |
| ● Step: low | Yes; 4x cycle time |
| ● Step: Medium | Yes; 8x cycle time |
| ● Step: High | Yes; 16x cycle time |
| Encoder | |
| Connection of signal encoders | |
| ● for voltage measurement | Yes |
| Errors/accuracies | |
| Linearity error (relative to input range), (+/-) | 0.01 % |
| Temperature error (relative to input range), (+/-) | 0.005 %/K |
| Crosstalk between the inputs, min. | -50 dB |
| Repeat accuracy in steady state at 25 °C (relative to input range), (+/-) | 0.05 % |
| Operational error limit in overall temperature range | |
| ● Voltage, relative to input range, (+/-) | 0.5 % |
| Basic error limit (operational limit at 25 °C) | |
| ● Voltage, relative to input range, (+/-) | 0.3 % |
| Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency | |
| ● Series mode interference (peak value of interference < rated value of input range), min. | 70 dB |
| ● Common mode voltage, max. | 10 V |
| ● Common mode interference, min. | 90 dB |
| Interrupts/diagnostics/status information | |
| Diagnostics function | Yes |
| Alarms | |
| ● Diagnostic alarm | Yes |
| ● Limit value alarm | No |
| Diagnoses | |
| ● Monitoring the supply voltage | Yes |
| ● Wire-break | No |
| ● Short-circuit | Yes; at 1 to 5 V |
| ● Group error | Yes |
| ● Overflow/underflow | Yes |
| Diagnostics indication LED | |
| ● Monitoring of the supply voltage (PWR-LED) | Yes; green PWR LED |
| ● Channel status display | Yes; green LED |
| ● for channel diagnostics | No |
| ● for module diagnostics | Yes; green/red DIAG LED |
| Potential separation | |
| Potential separation channels | |
| ● between the channels | No |
| ● between the channels and backplane bus | Yes |
| ● between the channels and the power supply of the electronics | Yes |
| Permissible potential difference | |
| between the inputs (UCM) | 10 Vpp |
| Isolation | |
| Isolation tested with | 707 V DC (type test) |
| Ambient conditions | |
| Ambient temperature during operation | |
| ● horizontal installation, min. | -30 °C; < 0 °C as of FS04 |
| ● horizontal installation, max. | 60 °C |
| ● vertical installation, min. | -30 °C; < 0 °C as of FS04 |
| ● vertical installation, max. | 50 °C |
| Altitude during operation relating to sea level | |
| ● Installation altitude above sea level, max. | 5 000 m; Restrictions for installation altitudes > 2 000 m, see manual |
| Distributor | UNATRO ., JSC |
| Dimensions | |
| Width | 15 mm |
| Height | 73 mm |
| Depth | 58 mm |
| Weights | |
| Weight, approx. | 31 g |
Phân phối và báo giá AI 2xU ST 6ES7134-6FB00-0BA1
Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua mô-đun mở rộng đầu vào tương tự SIMATIC ET 200SP, AI 2xU Standard 6ES7134-6FB00-0BA1 thì hãy liên hệ UNATRO.COM để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Tài liệu bổ sung:
- Thông số kỹ thuật/ DataSheet (PDF): Download tại đây!
- Tài liệu liên quan (Manuals, Certificates, FAQs…): Tại đây!
