6ES7132-6FD00-0BB1 - DQ 4x24...230 VAC/2A ST SIMATIC ET 200SP | Siemens

6ES7132-6FD00-0BB1 – DQ 4×24…230 VAC/2A ST SIMATIC ET 200SP | Siemens

Name: 6ES7132-6FD00-0BB1 - DQ 4x24...230 VAC/2A ST | Siemens
SKU: 6ES7132-6FD00-0BB1
Price: 2897550 VND
Availability: InStock

2,897,550₫

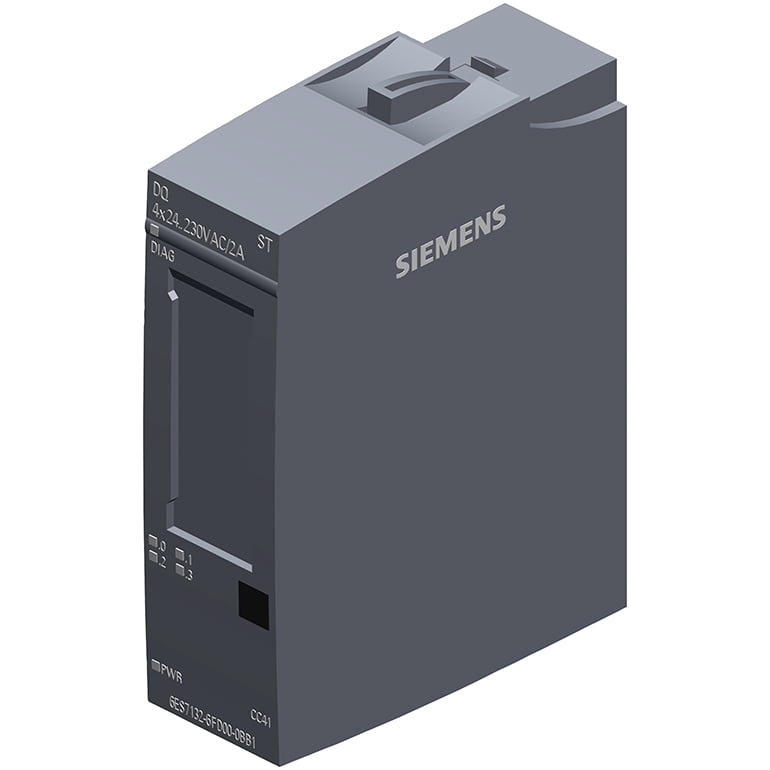

Mô-đun mở rộng đầu ra số SIMATIC ET 200SP, DQ 4x 24..230V AC/ 2A Standard, phù hợp với BU loại B1, mã màu CC41, chuẩn đoán mô-đun.

Vui lòng liên hệ để nhận được giá tốt hơn!

Mã: 6ES7132-6FD00-0BB1 Danh mục: DO ET 200SP

6ES7132-6FD00-0BB1 là mô-đun mở rộng đầu ra số (digital output module) cho CPU ET200SP được hãng SIEMENS sản xuất và phát triển với thương hiệu SIMATIC thuộc dòng ET 200SP. Mô-đun mở rộng đầu ra số SIMATIC ET 200SP, DQ 4x 24..230V AC/ 2A Standard 6ES7132-6FD00-0BB1 được Công ty Cổ Phần UNATRO phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua DQ 4×24 … 230 V AC/ 2 A ST 6ES7132-6FD00-0BB1 thì hãy liên hệ UNATRO.COM để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.

Mô tả tóm tắt bằng tiếng Việt: Mô-đun mở rộng đầu ra số SIMATIC ET 200SP, DQ 4x 24..230V AC/ 2A Standard, phù hợp với BU loại B1, mã màu CC41, chuẩn đoán mô-đun.

Mô tả tóm tắt bằng tiếng Anh: SIMATIC ET 200SP, digital output module, DQ 4x 24..230V AC/ 2A Standard, suitable for BU type B1, Color code CC41, Module diagnostics.

Xem nhanh...

Bảng tóm tắt thông số kỹ thuật 6ES7132-6FD00-0BB1

Mã sản phẩm	6ES7132-6FD00-0BB1
Dòng sản phẩm	SIMATIC ET 200SP, DQ 4×24 … 230 V AC/ 2 A ST
Hãng sản xuất	SIEMENS
Xuất xứ	Germany (Đức) / DE
Số lượng đầu ra số	DQ 4x 24..230V AC/2A
Nguồn cung cấp	230 V AC (20.4 – 264 V AC)
Kích thước (Rộng x Cao x Sâu)	20 x 73 x 58 mm
Trọng lượng	50 g

Bảng chi tiết thông số kỹ thuật 6ES7132-6FD00-0BB1

Article number	6ES7132-6FD00-0BB1 ET 200SP, DQ 4×24..230VAC/2A ST
General information
Product type designation	DQ 4×24 … 230 V AC/2 A ST
HW functional status	From FS05
Firmware version	V1.0
● FW update possible	Yes
usable BaseUnits	BU type B1
Color code for module-specific color identification plate	CC41
Product function
● I&M data	Yes; I&M0 to I&M3
● Isochronous mode	No
Engineering with
● STEP 7 TIA Portal configurable/ integrated from version	V13 / V13
● STEP 7 configurable/ integrated from version	V5.5 SP3 / –
● PROFIBUS from GSD version/GSD revision	GSD Revision 5
● PROFINET from GSD version/GSD revision	GSDML V2.3
Operating mode
● DQ	Yes
● DQ with energy-saving function	No
● PWM	No
● Oversampling	No
● MSO	No
Supply voltage
Rated value (AC)	230 V
permissible range, lower limit (AC)	20.4 V
permissible range, upper limit (AC)	264 V
Input current
Current consumption (rated value)	11.5 mA
output voltage / header
Rated value (AC)	230 V; 24V AC to 230V AC
Power loss
Power loss, typ.	9 W; Active power, load voltage 230 V, all outputs loaded with 2 A, 50 Hz
Address area
Address space per module
● Address space per module, max.	1 byte; + 1 byte for QI information
● Inputs	1 byte; With QI
● Outputs	1 byte
Digital outputs
Type of digital output	Triac with zero point detection
Number of digital outputs	4
Current-sinking	No
Current-sourcing	Yes
Digital outputs, parameterizable	No
Short-circuit protection	No; When using BU type B1, a miniature, quick-response fuse with 10 A tripping current must be provided
Controlling a digital input	Yes
Size of motor starters according to NEMA, max.	5
Switching capacity of the outputs
● with resistive load, max.	2 A
● on lamp load, max.	100 W
Output voltage
● for signal “1”, min.	20.4 V
Output current
● for signal “1” rated value	2 A
● for signal “1” permissible range, min.	10 mA
● for signal “1” permissible range, max.	2 A
● for signal “0” residual current, max.	460 µA
Output delay with resistive load
● “0” to “1”, max.	10 ms
● “1” to “0”, max.	10 ms
Parallel switching of two outputs
● for logic links	No
● for uprating	No
● for redundant control of a load	Yes
Switching frequency
● with resistive load, max.	10 Hz
● with inductive load, max.	0.5 Hz; Higher frequencies are possible, see Equipment Manual / Product Information
● on lamp load, max.	1 Hz
Total current of the outputs
● Current per channel, max.	2 A
● Current per module, max.	8 A
Total current of the outputs (per module)
horizontal installation
— up to 40 °C, max.	8 A
— up to 50 °C, max.	6 A
— up to 60 °C, max.	4 A
vertical installation
— up to 30 °C, max.	8 A
— up to 40 °C, max.	6 A
— up to 50 °C, max.	4 A
Cable length
● shielded, max.	1 000 m
● unshielded, max.	600 m
Interrupts/diagnostics/status information
Diagnostics function	No
Substitute values connectable	Yes
Alarms
● Diagnostic alarm	No
Diagnoses
● Monitoring the supply voltage	No
● Wire-break	No
● Short-circuit	No
● Group error	Yes
Diagnostics indication LED
● Monitoring of the supply voltage (PWR-LED)	Yes; green PWR LED
● Channel status display	Yes; green LED
● for channel diagnostics	No
● for module diagnostics	Yes; green/red DIAG LED
Potential separation
Potential separation channels
● between the channels	No
● between the channels and backplane bus	Yes
● between the channels and the power supply of the electronics	No
Isolation
Isolation tested with	2 545 V DC/2 s (routine test)
Standards, approvals, certificates
Suitable for safety functions	No
Ambient conditions
Ambient temperature during operation
● horizontal installation, min.	-30 °C
● horizontal installation, max.	60 °C
● vertical installation, min.	-30 °C
● vertical installation, max.	60 °C
Altitude during operation relating to sea level
● Installation altitude above sea level, max.	2 000 m; On request: Installation altitudes greater than 2 000 m
Distributor	UNATRO ., JSC
Dimensions
Width	20 mm
Height	73 mm
Depth	58 mm
Weights
Weight, approx.	50 g

Phân phối và báo giá DQ 4×24 … 230 V AC/ 2 A ST 6ES7132-6FD00-0BB1

Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua mô-đun mở rộng đầu ra số SIMATIC ET 200SP, DQ 4x 24..230V AC/ 2A Standard 6ES7132-6FD00-0BB1 thì hãy liên hệ UNATRO.COM để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
