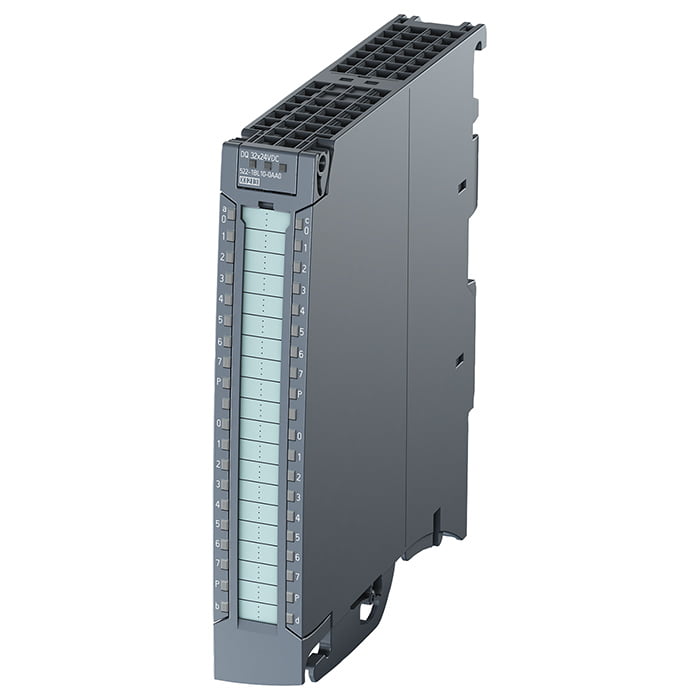

6ES7522-1BL10-0AA0 là mô đun mở rộng tín hiệu ngõ ra số cho PLC S7-1500 do hãng SIEMENS sản xuất và phát triển với thương hiệu SIMATIC thuộc họ S7-1500. Mô-đun mở rộng 32 đầu ra số SIMATIC S7-1500, DQ 32×24 V DC / 0.5A BA 6ES7522-1BL10-0AA0 được Công ty Cổ Phần UNATRO phát triển và phân phối rộng rãi trên thị trường Việt Nam. Nếu quý khách hàng đang có nhu cầu cần tư vấn hay mua SM 522 6ES7522-1BL10-0AA0 thì hãy liên hệ UNATRO.COM để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Xem nhanh...
Tổng quan về SM 522 6ES7522-1BL10-0AA0
Mô tả tóm tắt bằng tiếng Việt: Mô-đun mở rộng 32 đầu ra số SIMATIC S7-1500, DQ 32×24 V DC / 0.5A BA, 32 kênh trong nhóm 8, 4 A cho mỗi nhóm; mô-đun hỗ trợ việc tắt theo hướng an toàn của các nhóm tải lên đến SILCL2 theo EN 62061: 2005 + A2: 2015 và Loại 3 / PL d theo EN ISO 13849-1: 2015. Bao gồm đầu nối phía trước dạng đẩy vào.
Mô tả tóm tắt bằng tiếng Anh: SIMATIC S7-1500, digital output module, DQ 32×24 V DC/0.5A BA, 32 channels in groups of 8, 4 A per group; the module supports the safety-oriented shutdown of load groups up to SILCL2 acc. to EN 62061:2005 + A2:2015, and Category 3 / PL d according to EN ISO 13849-1:2015. delivery incl. front connector push-in.
Bảng tóm tắt thông số kỹ thuật SM 522 6ES7522-1BL10-0AA0
| Mã sản phẩm | 6ES7522-1BL10-0AA0 |
| Dòng sản phẩm | SIMATIC S7-1500, SM 522 |
| Hãng sản xuất | SIEMENS |
| Xuất xứ | Germany (Đức) / DE |
| Số lượng đầu ra số | 32 DQ 24 V DC/0.5A BA |
| Nguồn cung cấp | 24 V DC (20.4-28.8 V DC) |
| Kích thước (Rộng x Cao x Sâu) | 25 x 147 x 129 mm |
| Trọng lượng | 280 g |
Bảng chi tiết thông số kỹ thuật SM 522 6ES7522-1BL10-0AA0
| Article number | 6ES7522-1BL10-0AA0
S7-1500, DQ 32x24VDC/0.5A BA |
| General information | |
| Product type designation | DQ 32x24VDC/0.5A BA |
| HW functional status | From FS01 |
| Firmware version | V1.0.0 |
| ● FW update possible | Yes |
| Product function | |
| ● I&M data | Yes; I&M0 to I&M3 |
| ● Isochronous mode | No |
| ● Prioritized startup | Yes |
| Engineering with | |
| ● STEP 7 TIA Portal configurable/ integrated from version | V13 / V13 |
| ● STEP 7 configurable/ integrated from version | V5.5 SP3 / – |
| ● PROFIBUS from GSD version/GSD revision | V1.0 / V5.1 |
| ● PROFINET from GSD version/GSD revision | V2.3 / – |
| Operating mode | |
| ● DQ | Yes |
| ● DQ with energy-saving function | No |
| ● PWM | No |
| ● Oversampling | No |
| ● MSO | Yes |
| Supply voltage | |
| Rated value (DC) | 24 V |
| permissible range, lower limit (DC) | 19.2 V |
| permissible range, upper limit (DC) | 28.8 V |
| Reverse polarity protection | Yes; through internal protection with 7 A per group |
| Input current | |
| Current consumption, max. | 60 mA |
| output voltage / header | |
| Rated value (DC) | 24 V |
| Power | |
| Power available from the backplane bus | 1.15 W |
| Power loss | |
| Power loss, typ. | 3.8 W |
| Digital outputs | |
| Type of digital output | Transistor |
| Number of digital outputs | 32 |
| Current-sourcing | Yes |
| Digital outputs, parameterizable | No |
| Short-circuit protection | Yes |
| ● Response threshold, typ. | 1 A |
| Limitation of inductive shutdown voltage to | L+ (-53 V) |
| Controlling a digital input | Yes |
| Switching capacity of the outputs | |
| ● with resistive load, max. | 0.5 A |
| ● on lamp load, max. | 5 W |
| Load resistance range | |
| ● lower limit | 48 Ω |
| ● upper limit | 12 kΩ |
| Output voltage | |
| ● for signal “1”, min. | L+ (-0.8 V) |
| Output current | |
| ● for signal “1” rated value | 0.5 A |
| ● for signal “1” permissible range, max. | 0.5 A |
| ● for signal “0” residual current, max. | 0.5 mA |
| Output delay with resistive load | |
| ● “0” to “1”, max. | 100 µs |
| ● “1” to “0”, max. | 500 µs |
| Parallel switching of two outputs | |
| ● for logic links | Yes |
| ● for uprating | No |
| ● for redundant control of a load | Yes |
| Switching frequency | |
| ● with resistive load, max. | 100 Hz |
| ● with inductive load, max. | 0.5 Hz; According to IEC 60947-5-1, DC-13 |
| ● on lamp load, max. | 10 Hz |
| Total current of the outputs | |
| ● Current per channel, max. | 0.5 A; see additional description in the manual |
| ● Current per group, max. | 4 A; see additional description in the manual |
| ● Current per module, max. | 16 A; see additional description in the manual |
| Cable length | |
| ● shielded, max. | 1 000 m |
| ● unshielded, max. | 600 m |
| Interrupts/ diagnostics/ status information | |
| Diagnostics function | No |
| Substitute values connectable | No |
| Alarms | |
| ● Diagnostic alarm | No |
| ● Maintenance interrupt | No |
| Diagnoses | |
| ● Monitoring the supply voltage | No |
| ● Wire-break | No |
| ● Short-circuit | No |
| ● Group error | No |
| Diagnostics indication LED | |
| ● RUN LED | Yes; green LED |
| ● ERROR LED | Yes; red LED |
| ● Monitoring of the supply voltage (PWR-LED) | Yes; green LED |
| ● Channel status display | Yes; green LED |
| ● for channel diagnostics | No |
| ● for module diagnostics | No |
| Potential separation | |
| Potential separation channels | |
| ● between the channels | No |
| ● between the channels, in groups of | 8 |
| ● between the channels and backplane bus | Yes |
| Isolation | |
| Isolation tested with | 707 V DC (type test) |
| Standards, approvals, certificates | |
| Suitable for safety functions | No |
| Suitable for safety-related tripping of standard modules | Yes; From FS02 |
| Highest safety class achievable for safety-related tripping of standard modules | |
| ● Performance level according to ISO 13849-1 | PL d |
| ● Category according to ISO 13849-1 | Cat. 3 |
| ● SILCL according to IEC 62061 | SILCL 2 |
| Ambient conditions | |
| Ambient temperature during operation | |
| ● horizontal installation, min. | -30 °C; from FS04 |
| ● horizontal installation, max. | 60 °C |
| ● vertical installation, min. | -30 °C; from FS04 |
| ● vertical installation, max. | 40 °C |
| Altitude during operation relating to sea level | |
| ● Installation altitude above sea level, max. | 5 000 m; Restrictions for installation altitudes > 2 000 m, see manual |
| Distributor | UNATRO .,JSC |
| Dimensions | |
| Width | 25 mm |
| Height | 147 mm |
| Depth | 129 mm |
| Weights | |
| Weight, approx. | 280 g |
| Other | |
| Note: | Supplied incl. 40-pole push-in front connectors |
Nhà phân phối và báo giá SM 522 6ES7522-1BL10-0AA0
Nếu quý khách hàng đang có nhu cầu cần tư vấn, báo giá hay mua mô-đun mở rộng 32 đầu ra số SIMATIC S7-1500, DQ 32×24 V DC / 0.5A BA 6ES7522-1BL10-0AA0 thì hãy liên hệ UNATRO.COM để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé.
Tài liệu bổ sung:
- Thông số kỹ thuật/ DataSheet (PDF): Download tại đây!
- Tài liệu liên quan (Manuals, Certificates, FAQs…): Tại đây!
